本章節主要介紹如何創建函數流任務和編排函數流任務。您可以根據實際業務場景來創建標準函數流或快速函數流。

• 標準模式面向普通的業務場景，支持長時間任務，支持執行歷史持久化和查詢，只支持異步調用，在函數流運行記錄頁面查詢執行結果。
• 快速模式面向業務執行時長較短，需要極致性能的場景，只支持流程執行時長低于5分鐘的場景，不支持執行歷史持久化，支持同步和異步調用。通過同步執行函數流接口進行函數流的同步執行，接口直接返回函數流執行結果，同時日志頁面查看上報到LTS的函數流執行日志。

說明
快速函數流限時免費，歡迎體驗！

前提條件

已經在FunctionGraph控制臺創建函數。

操作步驟

1、登錄FunctionGraph控制臺，進入“函數流”頁面。

2、在“函數流”頁面，單擊“創建標準函數流”或“創建快速函數流”，進入新建函數流頁面。

3、編排函數流任務，請您根據實際應用進行函數流編排。

• 在函數流頁面，通過拖拽組件進行流程編排。

以下圖為例，將開始節點、函數、結束節點拖入編輯框內，并用連接線連接好。

編排函數流

• 分別單擊編輯框中的每個節點進行編輯。配置函數參數，參數說明如下表所示，帶*參數為必填項。

說明

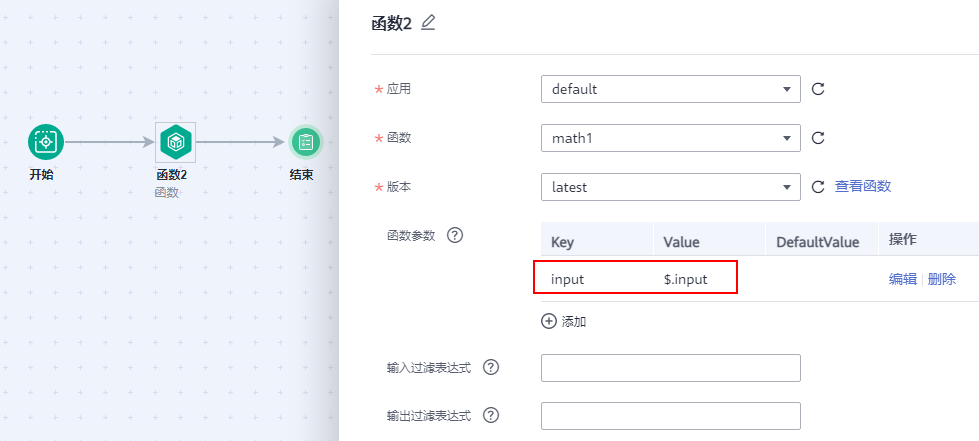

配置函數前確保已創建好函數，示例中的函數節點選擇函數2（函數執行返回result的值為函數調用事件內的input輸入值+2的結果值），參見下圖配置。

函數節點配置

函數參數說明

參數
說明
*應用
函數所屬應用，用戶創建函數時可以進行分組，
每個函數應用下面可以創建多個函數，在函數創建時可以指定其歸屬于某個函數應用。
*函數
FunctionGraph中對應的函數。
說明
僅對于Go函數支持返回流式數據：在函數詳情頁的“設置 > 高級設置”下，
打開“返回流式數據”開關即可
*版本
FunctionGraph中函數對應的版本。
函數參數
流程中以json格式作為body參數在執行時傳入函數。
Key：填寫參數
Value:填寫參數值
DefaultValue：設置默認值，參數未獲取到值時，
默認獲取默認值操作：編輯或刪除設置的參數
輸入過濾表達式(JSONPath)
基于上一個流程的json輸出參數，
可以使用JSONPath格式來選擇性的過濾出當前流程的輸入參數。
輸出過濾表達式(JSONPath)
基于當前流程的json輸出參數，
可以使用JSONPath格式來選擇性的過濾出下一流程的輸出參數。

• 若您的函數流任務中配置了流程控制器，請參見下表進行配置，帶*參數為必填項。

流程控制器參數說明

類型
參數
說明
子流程
選擇子流程
選擇已創建的函數流任務。
是否等待子流程完成
默認選擇“是”。
輸入過濾表達式(JSONPath)
基于上一個流程的json輸出參數，可以使用JSONPath格式來選擇性的過濾出當前流程的輸入參數。
輸出過濾表達式(JSONPath)
基于當前流程的json輸出參數，可以使用JSONPath格式來選擇性的過濾出下一流程的輸出參數。
并行分支
*分支執行完成條件
所有分子執行完成：2個或2個以上分支時選擇該條件
一個分支執行完成：只有1個分支時選擇該條件
指定數目分支執行完成：2個或2個以上分支時其中某個分支可以選擇該條件
輸入過濾表達式(JSONPath)
基于上一個流程的json輸出參數，可以使用JSONPath格式來選擇性的過濾出當前流程的輸入參數。
輸出過濾表達式(JSONPath)
基于當前流程的json輸出參數，可以使用JSONPath格式來選擇性的過濾出下一流程的輸出參數。
指定分支執行完成數目
當“分支執行完成條件”選擇指定數目分支執行完成時，支持自定義執行完成的數目。
*結果輸出路徑
輸入并行分支執行結果輸出位置，輸入值作為key，并行分支執行結果作為value，以json形式輸出。若未填寫，默認輸出路徑為：result。
開始節點
加入觸發器
用于標識流程的開始，一個流程只能有一個開始節點。如何創建函數流觸發器，請參見創建函數流觸發器。
異常處理
*是否重試
默認關閉，開啟后可以控制函數執行失敗后的下一步流程。
重試條件(JSONPath)：例如: $.status == 500
重試間隔(1-30秒)：默認重試間隔1S
最大重試次數(1-8)：默認重試次數3次
循環節點
*遍歷數組路徑（JSONPath）
需要遍歷的數組類型變量地址。
*迭代變量名稱
每次循環迭代，引用數組中元素的參數名稱。
結果輸出路徑（JSONPath）
指定全部迭代分支執行結果數組的輸出位置。
并發迭代數目
并發運行迭代分支的數目，限制0-100, 0代表并發拉起的數目無限制。
并發迭代時間間隔（秒）
每次迭代間隔的時間。
輸入過濾表達式（JSONPath）
基于上一個流程的json輸出參數，可以使用JSONPath格式來選擇性的過濾出當前流程的輸入參數。
輸出過濾表達式（JSONPath）
基于當前流程的json輸出參數，可以使用JSONPath格式來選擇性的過濾出下一流程的輸出參數。
時間等待
*延遲時間（秒）
默認1000秒。
服務節點
執行模式
定義服務節點中函數的執行順序。
串行模式：服務中的函數節點按照連線順序依次執行，可以嚴格保證函數的執行順序
并行模式：服務中的函數節點并行執行，不保證內部函數節點的執行順序
輸入過濾表達式
通過JSONPath表達式對節點的輸入信息進行過濾。
輸出過濾表達式
通過JSONPath表達式對節點的輸出信息進行過濾。
條件分支
*分支類型
條件分支
默認分支
當一個分支選擇條件分支時，必須要有一個分支選擇默認分支。
表達式
選擇“條件分支”，需要輸入JSONPath類型表達式。
輸入過濾表達式
通過JSONPath表達式對節點的輸入信息進行過濾。
輸出過濾表達式
通過JSONPath表達式對節點的輸出信息進行過濾。
結束節點
流程結束的標志
后面不能接任何節點。

• 流程中的所有節點參數配置完成后，單擊右上角的“保存”。

說明
函數流中的節點改動后，必須先保存信息，再啟動函數流任務。

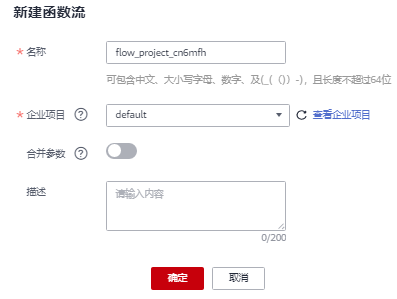

• 在新建函數流頁面，填寫相關信息，單擊“確定”，函數流保存成功。

輸入配置信息

新建標準函數流

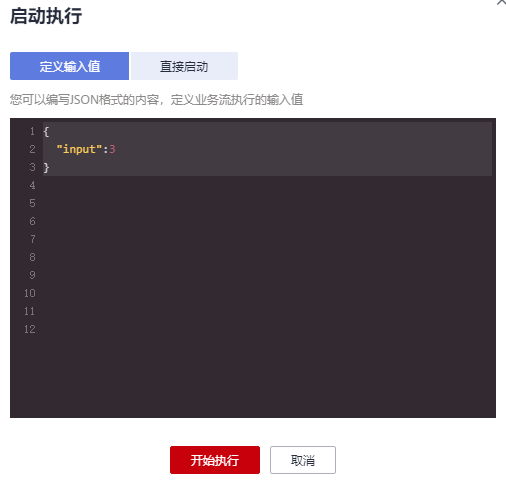

• 單擊“啟動”，在彈出的啟動執行頁面，支持輸入定義值或者直接啟動。此處選擇“輸入定義值”。

{
  "input":3
}

啟動執行配置

說明
輸入定義值必須是JSON格式的內容。

• 單擊“開始執行”，頁面右上角提示“啟動函數流xxx成功”。

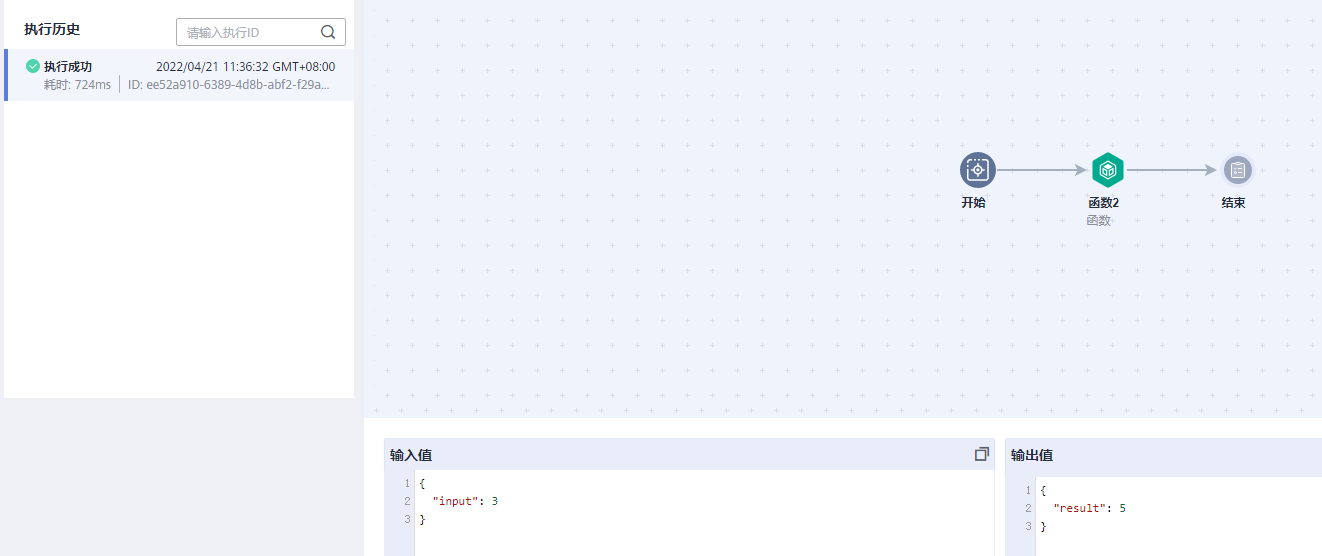

• 單擊函數流任務名稱，進入函數流任務詳情，查看函數流執行結果。

查看執行結果
