概述

應用服務網格支持多集群架構，在開通網格實例時選擇的云容器引擎集群我們稱為主集群（primary），服務網格的控制面會部署在主集群上，后續可以添加同VPC下的其他云容器引擎集群到網格內，我們稱為從集群（remote），整體架構如下圖：

添加集群

選擇集群與工作負載 -> 容器集群菜單，可以看到當前網格內的集群列表；

在添加從集群之前，首先確定主集群控制面是否已經完成暴露（可以被從集群連接、使用），選擇右側查看集群狀態選項，如果在開通網格之后超過半小時控制面服務暴露還未完成，請聯系客服解決。

當前已經完成主集群控制面暴露，可以通過左上角的 添加從集群按鈕添加同vpc內的其他集群。

刪除集群

當前只支持刪除從集群，選擇 集群與工作負載 -> 容器集群菜單，可以看到當前網格內的集群列表，在從集群右側操作欄可以看到刪除選項，點擊刪除即可。

多集群管理部署示例

前置條件

• 已開通服務網格實例，控制面部署在主集群，我們稱為C1。
• 在網格中添加另外一個集群，我們稱為C2。

部署應用

在集群C1中創建命名空間bookinfo

kubectl create ns bookinfo；

kubectl label nsbookinfo istio-injection=enabled；

部署bookinfo應用的productpage、details、rating以及reviews（版本v1）服務（yaml文件參考快速入門-部署bookinfo應用到CSM實例）。

部署完成后，C1集群pod如下：

在集群C2中創建命名空間bookinfo

kubectl create ns bookinfo；

kubectl label ns bookinfo istio-injection=enabled；

部署reviews服務的v2和v3版本（yaml文件參考快速入門-部署bookinfo應用到CSM實例）。

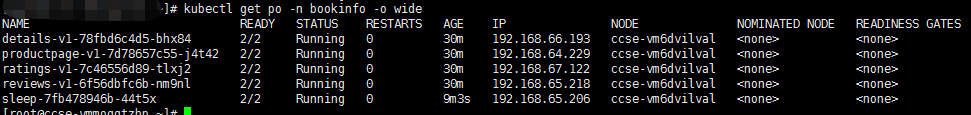

部署完成后，C2集群pod如下：

在C1中部署sleep應用，驗證訪問

apiVersion: v1
kind: ServiceAccount
metadata:
  name: sleep
---
apiVersion: v1
kind: Service
metadata:
  name: sleep
  labels:
    app: sleep
    service: sleep
spec:
  ports:
  - port: 80
    name: http
  selector:
    app: sleep
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sleep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sleep
  template:
    metadata:
      labels:
        app: sleep
    spec:
      terminationGracePeriodSeconds: 0
      serviceAccountName: sleep
      containers:
      - name: sleep
        image: registry-vpc-crs-huadong1.cnsp-internal.daliqc.cn/library/curl
        command: ["/bin/sleep", "infinity"]
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - mountPath: /etc/sleep/tls
          name: secret-volume
      volumes:
      - name: secret-volume
        secret:
          secretName: sleep-secret
          optional: true

通過sleep應用多次訪問productpage服務：

kubectl exec -it -n bookinfo sleep-7fb478946b-44t5x -c istio-proxy -- curl

//productpage:9080/productpage -svo/dev/null

查看productpage sidecar日志：

kubectl logs productpage-v1-7d78657c55-j4t42 -n bookinfo -c istio-proxy | grep reviews

可以看到productpage服務訪問到了reviews服務的三個版本的pod。

配置DestinationRule 、VirtualService資源，限制只能訪問reviews的v3版本

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: reviews
spec:
  host: reviews
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
  - name: v3
    labels:
      version: v3
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v3
      weight: 100

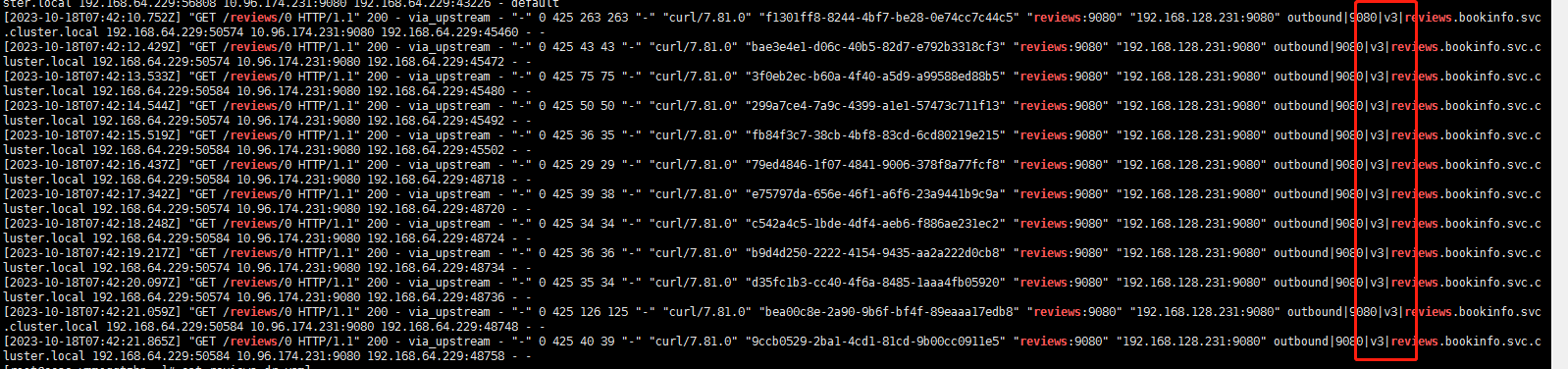

再次多次訪問productpage服務，查看productpage sidecar日志如下，可以看到總是訪問到reviews的v3版本：
