調用鏈可以展示單次調用的拓撲關系，同時APM系統可以通過采集的指標數據，形成各個服務之間調用的總體拓撲關系。應用拓撲主要分兩種：

• 單組件拓撲：是單個組件下的單個環境的拓撲，同時可以展開直接或間接上下游的組件的拓撲關系。
• 全局應用拓撲：可以查看這個應用下面全部或者部分組件的全局拓撲關系。

拓撲圖的每根線條代表服務之間一段時間的調用關系，可以是從調用方統計的，也可以是從被調用方統計的。單擊線條，右邊可以查看這個調用關系的趨勢圖。同時拓撲圖也會標示中間件的調用關系。通過拓撲圖，一方面可以自動梳理服務之間的調用關系，同時也可以從全局視角查看服務之間調用是否正常，快速定位問題。

查看單組件拓撲

步驟 1 登錄管理控制臺。

步驟 2 單擊左側，選擇“應用性能管理 APM”，進入APM服務頁面。

步驟 3 在左側導航欄選擇“應用監控 > 指標”。

步驟 4 在界面左側樹單擊待查看拓撲的環境后的。

步驟 5 單擊“拓撲”，查看該組件下的調用及依賴關系。

單擊組件之間的連線，會在右側顯示詳細的數據。

可以打開“只顯示組件之間調用”開關，屏蔽非應用內部調用關系；也可以單擊“展開全部”，展示與除中心節點外其他組件之間的調用關系。

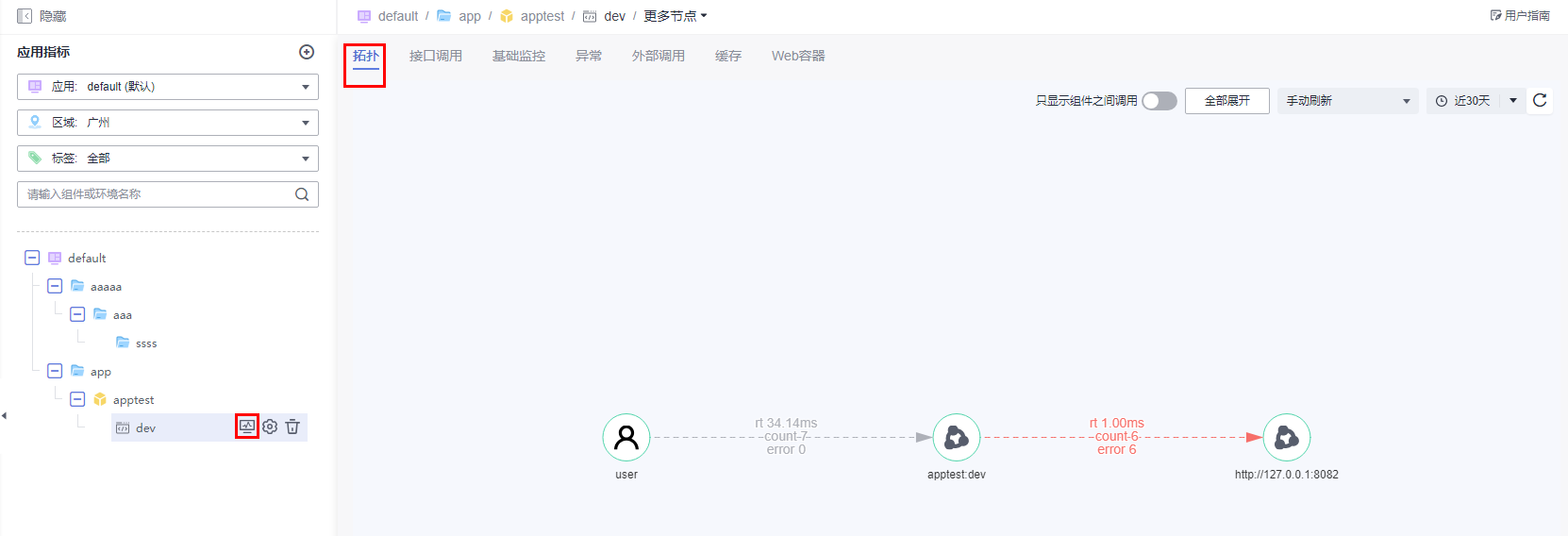

圖 查看單組件拓撲

查看全局拓撲

步驟 1 登錄管理控制臺。

步驟 2 單擊左側，選擇“應用性能管理 APM”，進入APM服務頁面。

步驟 3 在左側導航欄選擇“應用監控 > 指標”。

步驟 4 在界面左側樹單擊對應應用，進入該應用的詳情頁。

步驟 5 單擊“全局拓撲”，查看該應用下所有組件的調用及依賴關系。

單擊組件之間的連線，會在右側顯示詳細的數據。

可以通過標簽篩選需要查看的調用關系；也可以打開“只顯示組件之間調用”開關，屏蔽非應用內部調用關系。

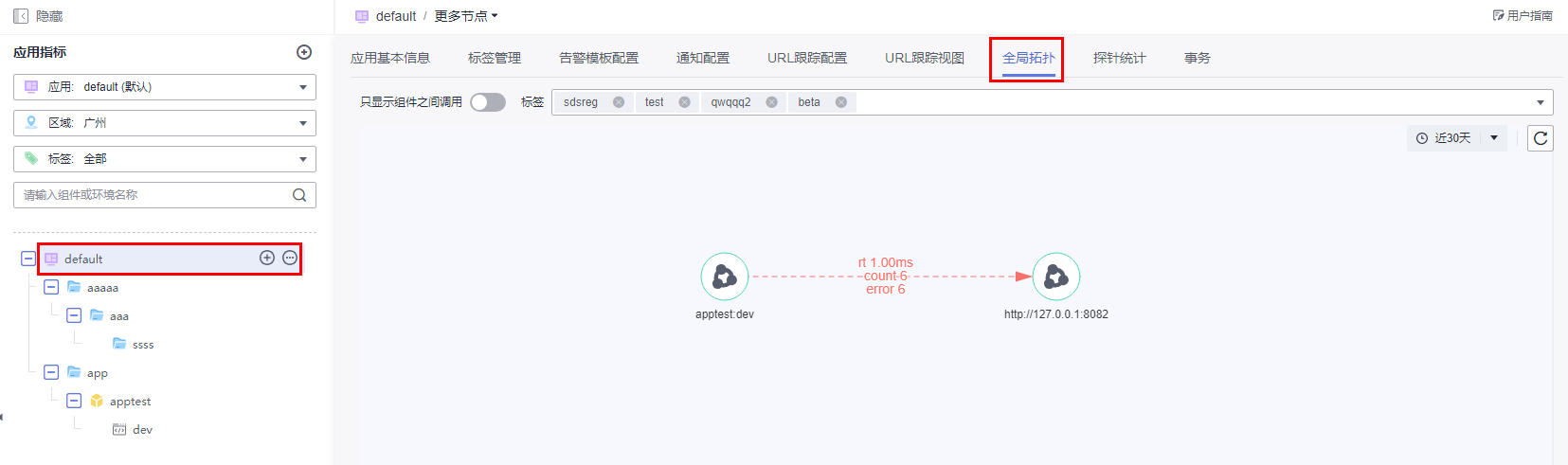

圖 查看全局拓撲
