MRS支持用戶將數據存儲在OBS服務中，使用MRS集群僅做數據計算處理的存算模式。MRS通過IAM服務的“委托”機制進行簡單配置，實現使用ECS自動獲取的臨時AK/SK訪問OBS。避免了AK/SK直接暴露在配置文件中的風險。

通過綁定委托，ECS或BMS云服務將有權限來管理您的部分資源，請根據實際業務場景需求確認是否需要配置委托。

MRS提供如下訪問OBS的配置方式，請選擇其中一種配置即可（推薦使用委托方式）：

• 通過為MRS集群綁定ECS委托方式訪問OBS，避免了AK/SK直接暴露在配置文件中的風險，具體請參考本章節。
• 在MRS集群中配置AK/SK，AK/SK會明文暴露在配置文件中，請謹慎使用，具體請參考配置存算分離集群（AKSK方式）。

集群的Hadoop、Hive、Spark、Presto、Flink組件支持該功能。

1.創建具有訪問OBS權限的ECS委托


說明

MRS在IAM的委托列表中預置了MRS_ECS_DEFAULT_AGENCY委托，可在集群創建過程中可以選擇該委托，該委托擁有對象存儲服務的OBS OperateAccess權限和在集群所在區域擁有CESFullAccess（對開啟細粒度策略的用戶）、CES Administrator和KMS Administrator權限。同時請勿在IAM修改MRS_ECS_DEFAULT_AGENCY委托。
如需使用預置的委托，請跳過創建委托步驟。如需使用自定義委托，請參考如下步驟進行創建委托（創建或修改委托需要用戶具有Security Administrator權限）。


1. 登錄管理控制臺。
2. 在服務列表中選擇“管理與監管 > 統一身份認證服務”。
3. 選擇“委托 > 創建委托”。
4. 設置“委托名稱”。例如：mrs_ecs_obs。
5. “委托類型”選擇“云服務”，在“云服務”中選擇“彈性云主機ECS 裸金屬服務器BMS”，授權ECS或BMS調用OBS服務。
6. “持續時間”選擇“永久”并單擊“下一步”。
7. 在彈出授權頁面的搜索框內，搜索“OBS OperateAccess”策略，勾選“OBS OperateAccess”策略。
8. 單擊“下一步”，選擇權限范圍方案，默認選擇“所有資源”，單擊“展開其他方案”，選擇“全局服務資源”。
9. 在彈出的提示框中單擊“知道了”，開始授權。界面提示“授權成功。”，單擊“完成”，委托成功創建。

2.創建存算分離集群

配置存算分離支持在新建集群中配置委托實現，也可以通過為已有集群綁定委托實現。本示例以開啟Kerberos認證的集群為例介紹。

新創建存算分離集群 ：

1. 登錄MRS服務控制臺。
2. 單擊“創建集群”，進入“創建集群”頁面。
3. 在創建集群頁面，選擇“自定義創建”頁簽。
4. 在“自定義創建”頁簽，填寫“軟件配置”參數。

• 區域：請根據需要選擇。
• 集群名稱：可以設置為系統默認名稱，但為了區分和記憶，建議帶上項目拼音縮寫或者日期等。
• 集群版本：請選擇集群版本。
• 集群類型：選擇“分析集群”或“混合集群”并勾選所有組件。
• 元數據：選擇“本地元數據”。

5. 單擊“下一步”，并配置硬件相關參數。

• 可用區：默認即可。
• 虛擬私有云：默認即可。
• 子網：默認即可。
• 安全組：默認即可。
• 彈性公網IP：默認即可。
• 集群節點：請根據自身需求選擇節點規格和數量。

6. 單擊“下一步”，并配置相關參數。

• Kerberos認證：默認開啟，請根據自身需要選擇。
• 用戶名：默認為“admin”，用于登錄集群管理頁面。
• 密碼：設置admin用戶密碼。
• 確認密碼：再次輸入設置的admin用戶密碼。
• 登錄方式：選擇登錄ECS節點的登錄方式，本例選擇密碼方式。
• 用戶名：默認為“root”，用于遠程登錄ECS機器。
• 密碼：設置root用戶密碼。
• 確認密碼：再次輸入設置的root用戶密碼。

7. 本例以配置委托為例介紹，其他參數暫不配置，如需配置請參考創建自定義集群中的高級配置（可選）。

委托：選擇1：創建具有訪問OBS權限的ECS委托所創建的委托或MRS在IAM服務中預置的委托MRS_ECS_DEFAULT_AGENCY。

8. 通信安全授權請勾選“確認授權”，詳細信息請參見授權安全通信。
9. 單擊“立即申請”。等待集群創建成功。

當集群開啟Kerberos認證時，需要確認是否需要開啟Kerberos認證，若確認開啟請單擊“繼續”，若無需開啟Kerberos認證請單擊“返回”關閉Kerberos認證后再創建集群。

為已有集群配置存算分離功能 ：

1. 登錄MRS控制臺，在導航欄選擇“集群列表 > 現有集群”。
2. 單擊集群名稱，進入集群詳情頁面。
3. 在集群詳情頁的“概覽”頁簽，單擊“IAM用戶同步”右側的“同步”進行IAM用戶同步。
4. 在集群詳情頁的“概覽”頁簽，單擊委托右側的“管理委托”選擇需要綁定的委托并單擊“確定”進行綁定，或單擊“新建委托”進入IAM控制臺進行創建后再在此處進行綁定。

3.創建OBS文件系統用于存放數據


說明

大數據存算分離場景，請務必使用OBS并行文件系統，使用普通對象桶會對集群性能產生較大影響。


1. 登錄OBS控制臺。
2. 單擊“并行文件系統 > 創建并行文件系統”。
3. 填寫文件系統名稱，例如“mrs-word001”。

其他參數請根據需要填寫。

4. 單擊“立即創建”。
5. 在OBS控制臺并行文件系統列表中，單擊文件系統名稱進入詳情頁面。
6. 在左側導航欄選擇“文件”，新建program、input文件夾。

• program：請上傳程序包到該文件夾。
• input：請上傳輸入數據到該文件夾。

4.訪問OBS文件系統

1. 用root用戶登錄集群Master節點，具體請參見登錄集群節點。
2. 配置環境變量。

MRS 3.x之前版本請執行：source /opt/client/bigdata_env

MRS 3.x及之后版本請執行：source /opt/Bigdata/client/bigdata_env

3. 驗證Hadoop訪問OBS。

a. 查看文件系統mrs-word001下面的文件列表。

hadoop fs -ls obs://mrs-word001/

b. 返回文件列表即表示訪問OBS成功。

詳見下圖： Hadoop驗證返回文件列表

4. 驗證Hive訪問OBS。

a. 如果當前集群已啟用Kerberos認證，執行以下命令認證當前用戶，當前用戶需要具有創建Hive表的權限，具體請參見創建角色配置擁有對應權限的角色，參考創建用戶創建用戶并為用戶綁定對應角色。如果當前集群未啟用Kerberos認證，則無需執行此命令。

kinit MR集群用戶

例如，kinit hiveuser

b. 執行Hive組件的客戶端命令。

beeline

c. 在beeline中直接使用obs的目錄進行訪問。例如，執行如下命令創建Hive表并指定數據存儲在mrs-word001文件系統的test_obs目錄中。

create table test_obs(a int, b string) row format delimited fieldsterminated by "," stored as textfile location

"obs://mrs-word001/test_obs";

d. 執行如下命令查詢所有表，返回結果中存在表test_obs，即表示訪問OBS成功。

show tables;

詳見下圖： Hive驗證返回已創建的表名

e. 使用“Ctrl + C”退出hive beeline。

5. 驗證Spark訪問OBS。

a. 執行Spark組件的客戶端命令。

spark-beeline

b. 在spark-beeline中訪問OBS，例如在obs://mrs-word001/table/目錄中創建表test。

create table test(id int) location 'obs://mrs-word001/table/';

c. 執行如下命令查詢所有表，返回結果中存在表test，即表示訪問OBS成功。

show tables;

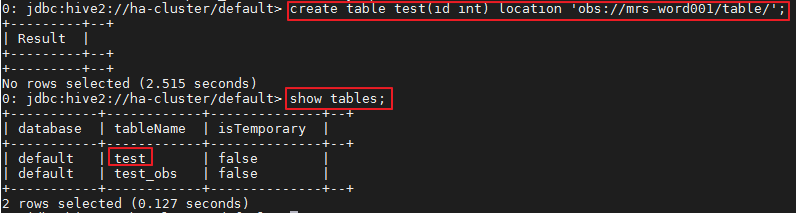

詳見下圖： Spark驗證返回已創建的表名

d. 使用“Ctrl + C”退出退出spark beeline。

6. 驗證Presto訪問OBS。

?未開啟Kerberos認證的普通集群

i.執行如下命令連接客戶端。

presto_cli.sh

ii. 在Presto客戶端中執行語句創建schema，指定location為OBS路徑，例如：

CREATE SCHEMA hive.demo01 WITH (location =

'obs://mrs-word001/presto-demo002/');

iii. 在該schema中建表，該表的數據即存儲在OBS文件系統內，例如：

CREATE TABLE hive.demo.demo_table WITH (format = 'ORC') AS SELECT *

FROM tpch.sf1.customer;

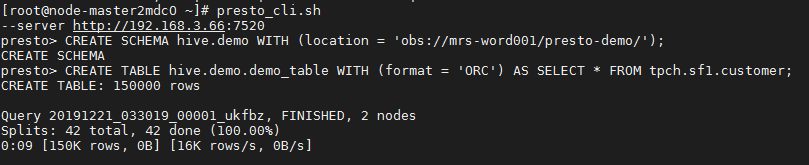

詳見下圖：普通集群Presto驗證返回結果

iv. 執行exit退出客戶端。

?開啟Kerberos認證的安全集群

i.登錄MRS Manager創建一個擁有“Hive Admin Privilege”權限的角色，例如prestorole，創建角色請參考創建角色。

ii.創建一個屬于“Presto”和“Hive”組的用戶，同時為該用戶綁定中創建的角色，例如presto001，創建用戶請參考創建用戶。

iii. 認證當前用戶。

kinit presto001

iv. 下載用戶憑證。

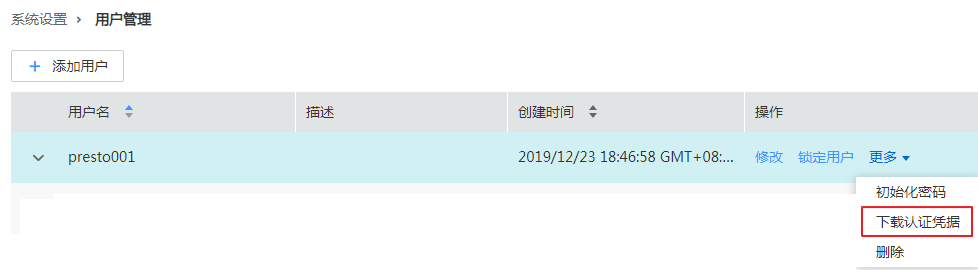

1）針對MRS 3.x之前版本集群，在MRS Manager頁面，選擇“系統設置 > 用戶管理 ”，單擊新增用戶所在行的“更多 > 下載認證憑據”。

詳見下圖： 下載Presto用戶認證憑據

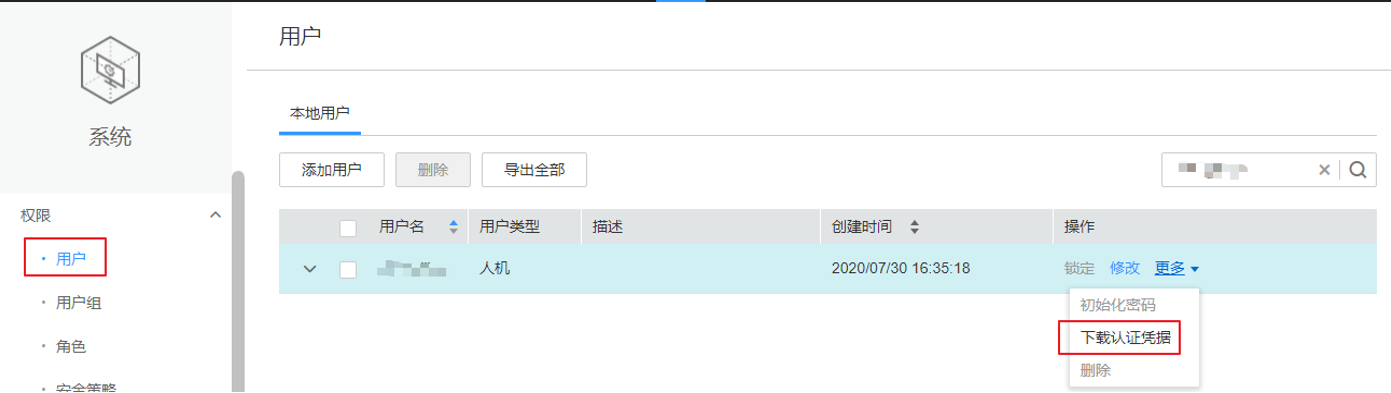

2）針對MRS 3.x及之后版本，在FusionInsight Manager頁面，選擇“系統 > 權限 > 用戶”，單擊新增用戶所在行的“更多 > 下載認證憑據”。

詳見下圖：下載Presto用戶認證憑據

v. 解壓下載的用戶憑證文件，得到“krb5.conf”和“user.keytab”兩個文件并放入客戶端目錄，例如“/opt/Bigdata/client/Presto/”。

vi.執行如下命令獲取用戶principal。

klist -kt /opt/Bigdata/client/Presto/user.keytab

vii. 啟用Kerberos認證的集群，執行以下命令連接本集群的Presto Server。

presto_cli.sh --krb5-config-path {krb5.conf 文件路徑} --krb5-principal { 用戶principal} --krb5-keytab-path {user.keytab文件路徑} --user {presto用戶名}

• krb5.conf文件路徑：請替換為6.v中設置的文件存放路徑，例如“/opt/Bigdata/client/Presto/krb5.conf”
• user.keytab文件路徑：請替換為6.v中設置的文件存放路徑，例如“/opt/Bigdata/client/Presto/user.keytab”
• 用戶principal：請替換為6.vi中返回的結果
• presto用戶名：請替換為6.ii中創建的用戶名，例如“presto001”

例如：presto_cli.sh --krb5-config-path /opt/Bigdata/client/Presto/krb5.conf --krb5-principal prest001@xxx_xxx_xxx_xxx.1COM --krb5-keytab-path /opt/Bigdata/client/Presto/user.keytab --user presto001

viii. 在Presto客戶端中執行語句創建schema，指定location為OBS路徑，例如：

CREATE SCHEMA hive.demo01 WITH (location ='obs://mrs-word001/presto-demo002/');

ix. 在該schema中建表，該表的數據即存儲在OBS文件系統內，例如：

CREATE TABLE hive.demo01.demo_table WITH (format = 'ORC') AS SELECT *FROM tpch.sf1.customer;

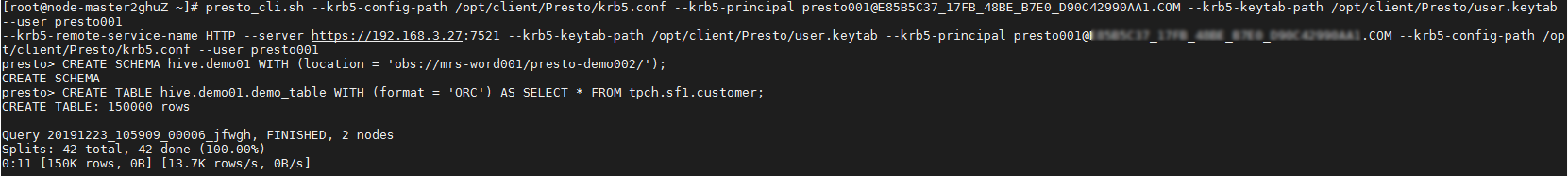

詳見下圖：安全集群Presto驗證返回結果

x. 執行exit退出客戶端。

7. 驗證Flink訪問OBS。

a. 在集群詳情頁的“概覽”頁簽，單擊“IAM用戶同步”右側的“同步”進行IAM用戶同步。

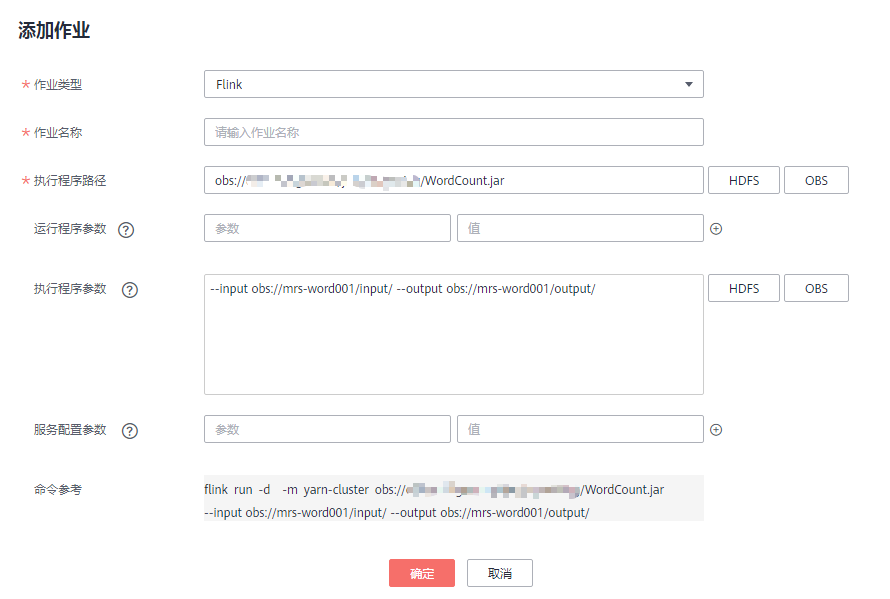

b. 用戶同步完成后，在集群詳情頁選擇“作業管理 > 添加”提交Flink作業，在“執行程序參數”中按照“--input <作業輸入路徑> --output <作業輸出路徑>”格式填寫，其中作業輸入路徑選擇OBS，輸出路徑請手動輸入一個不存在的目錄，例如obs://mrs-word001/output/，如下圖所示。

詳見下圖： 添加Flink作業

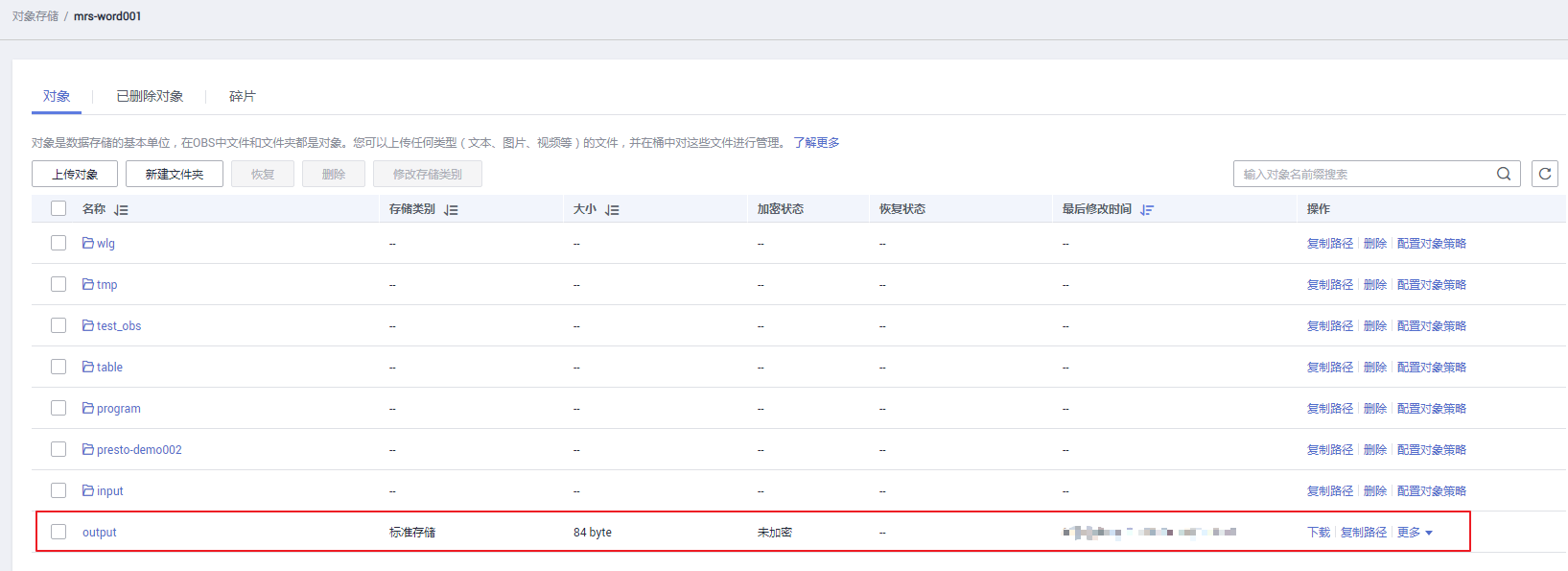

c. 在OBS控制臺，進入提交作業時選擇的輸出路徑，即可查看到輸出目錄已經自動創建并存放著作業執行結果，表示訪問OBS成功。

詳見下圖：Flink作業執行結果

相關參考

如需對訪問OBS的權限進行控制，請參考配置MRS多用戶訪問OBS細粒度權限。
