應用場景

在基于TCP的應用程序中，獲取客戶端真實源IP地址可以用于以下應用場景：

• 訪問控制和安全策略：通過獲取客戶端真實源IP地址，應用程序可以實施訪問控制策略，限制或允許特定IP地址的訪問。這可以用于身份驗證、防止未經授權訪問、限制特定地理區域的訪問等。例如，防火墻可以根據客戶端IP地址來決定是否允許連接或阻止連接。
• 防止濫用、攻擊和入侵檢測：獲取客戶端真實源IP地址可以用于防止濫用和攻擊行為。通過分析IP地址，可以實施阻止流量來自惡意IP地址的策略，如IP黑名單、限制惡意用戶的連接速率或引入入侵檢測系統。這有助于提高應用程序的安全性，并保護系統免受惡意活動的危害。
• 統計和分析：獲取客戶端真實源IP地址可以用于統計和分析訪問模式和用戶行為。通過分析IP地址，可以了解用戶的地理位置、訪問頻率、使用設備和瀏覽器等信息。這些數據可以用于優化用戶體驗、定位目標受眾、改進應用程序設計和定制內容。
• 安全審計和合規要求：獲取客戶端真實源IP地址有助于安全審計和合規要求的滿足。通過記錄和跟蹤源IP地址，可以提供追溯用戶行為的能力，以滿足法規和合規性要求。這對于監測和報告濫用行為、保護用戶隱私和滿足法律要求非常重要。

工作原理

天翼云資源池，針對四層的TCP請求（TCP監聽器），可以通過下述兩種方式獲取客戶端源IP：

1. 在后端主機內配置TOA插件獲取客戶端的真實源IP地址。TOA是操作系統的內核模塊，需要在ELB后端主機中安裝TOA插件，以實現后端主機可獲取客戶端真實源IP地址的目的。具體操作參考——操作步驟（TOA模式）。
2. 在后端主機組上打開“獲取客戶端真實源IP”（該功能不支持平滑開啟，切換到ProxyProtocol需要業務停服升級，請謹慎配置）開關，并在后端主機里開啟Proxy Protocol后獲取到客戶端真實源IP。具體操作參考——操作步驟（Proxy Protocol模式）。該功能具體支持情況請以控制臺顯示為準。


說明

“獲取客戶端真實源IP”需要代理服務器和后端主機都支持該協議才能正常使用。如果后端主機不具備解析Proxy Protocol協議能力，打開特性開關可能會導致后端服務解析異常，從而影響服務可用性。


對于操作步驟（Proxy Protocol模式）實際支持情況以控制臺展現為準。

操作步驟

TOA模式

1. 準備編譯環境

a. 針對Linux內核版本為3.0以上的操作系統。以Centos環境為例。

b. 安裝gcc編譯器，執行以下命令：

sudo yum install gcc

c. 安裝make工具，執行以下命令：

sudo yum install make

d. 安裝內核模塊開發包，執行以下命令：

sudo yum install kernel-devel-`uname -r`

e. 注意開發包的版本需要與內核版本一致，假如自帶源里沒有對應的內核開發包，可以到以下鏈接地址進行下載，地址如下：

//mirror.netcologne.de/oracle-linux-repos/ol7_latest/getPackage/

以3.10.0-1160.80.1.0.1.el7.x86_64為例，下載后執行以下命令安裝：

rpm -ivh kernel-devel-3.10.0-1160.80.1.0.1.el7.x86_64.rpm

f. 以下步驟是以Ubuntu、Debian環境為例，進行編譯環境準備。

g. 安裝gcc編譯器，執行以下命令：

sudo apt-get install gcc

h. 安裝make工具，執行以下命令：

sudo apt-get install make

i. 安裝內核模塊開發包，執行以下命令：

sudo apt-get install linux-headers-`uname -r `

2. 編譯內核模塊

a. 下載TOA內核模塊源代碼，點擊進入 （獲取驗證碼：t7nv）進行下載。

b. 編譯模塊。執行以下命令：

cd src
make

c. 編譯過程若未提示warning或者error，說明編譯成功，檢查當前目錄下是否已經生成toa.ko文件。

3. 加載內核模塊

a. 加載內核模塊，執行以下命令：

sudo insmod toa.ko

b. 驗證模塊加載情況及內核輸出信息，執行以下命令：

dmesg | grep TOA

假如提示信息中包含“TOA: toa loaded”，則證明內核模塊已經加載成功。


說明

當CoreOS在容器中編譯完內核模塊后，需要將內核模塊復制到宿主系統，最后在宿主系統中加載內核模塊。另外由于編譯內核模塊的容器和宿主系統共享/lib/modules目錄，可以在容器中將內核模塊復制到該目錄下，以供宿主系統使用


4. 自動加載內核模塊

a. 把加載TOA內核模塊的命令加到您的啟動腳本中，能夠保證TOA內核模塊在系統啟動時生效。

b. 在自定義的啟動腳本中添加加載TOA內核模塊的命令。具體步驟可參考以下操作：

c. 在“/etc/sysconfig/modules/”目錄下新建toa.modules文件。該文件包含了TOA內核模塊的加載腳本。toa.modules文件內容，請參考如下示例：

#!/bin/sh
/sbin/modinfo -F filename /root/toa/toa.ko > /dev/null 2>&1
if [ $? -eq 0 ]; then
/sbin/insmod /root/toa/toa.ko
fi

d. “/root/toa/toa.ko”為TOA內核模塊文件的路徑，您需要將其替換為自己編譯的TOA內核模塊路徑。

e. 為toa.modules啟動腳本添加可執行權限，執行以下命令：

sudo chmod +x /etc/sysconfig/modules/toa.modules

5. 安裝多節點

假如要在相同的操作系統中加載此內核模塊，可以將toa.ko文件拷貝到您的虛擬機中，參照以上加載內核模塊的步驟，內核模塊加載成功以后，應用程序可以正常獲取訪問者的真實源IP地址。

6. 驗證TOA內核模塊

a. TOA內核模塊安裝成功后即可直接獲取到源地址，在安裝有python的后端服務器中啟動一個HTTP服務，執行如下命令：

python -m SimpleHTTPServer port

b. 其中，port需要與ELB添加該后端服務器時配置的端口一致，默認為80。啟動之后，通過客戶端訪問ELB的IP時，服務端的訪問日志如下：

192.168.1.10 - - [08/Sep/2022 15:21:21] "GET / HTTP/1.1" 200 –

Proxy Protocol模式

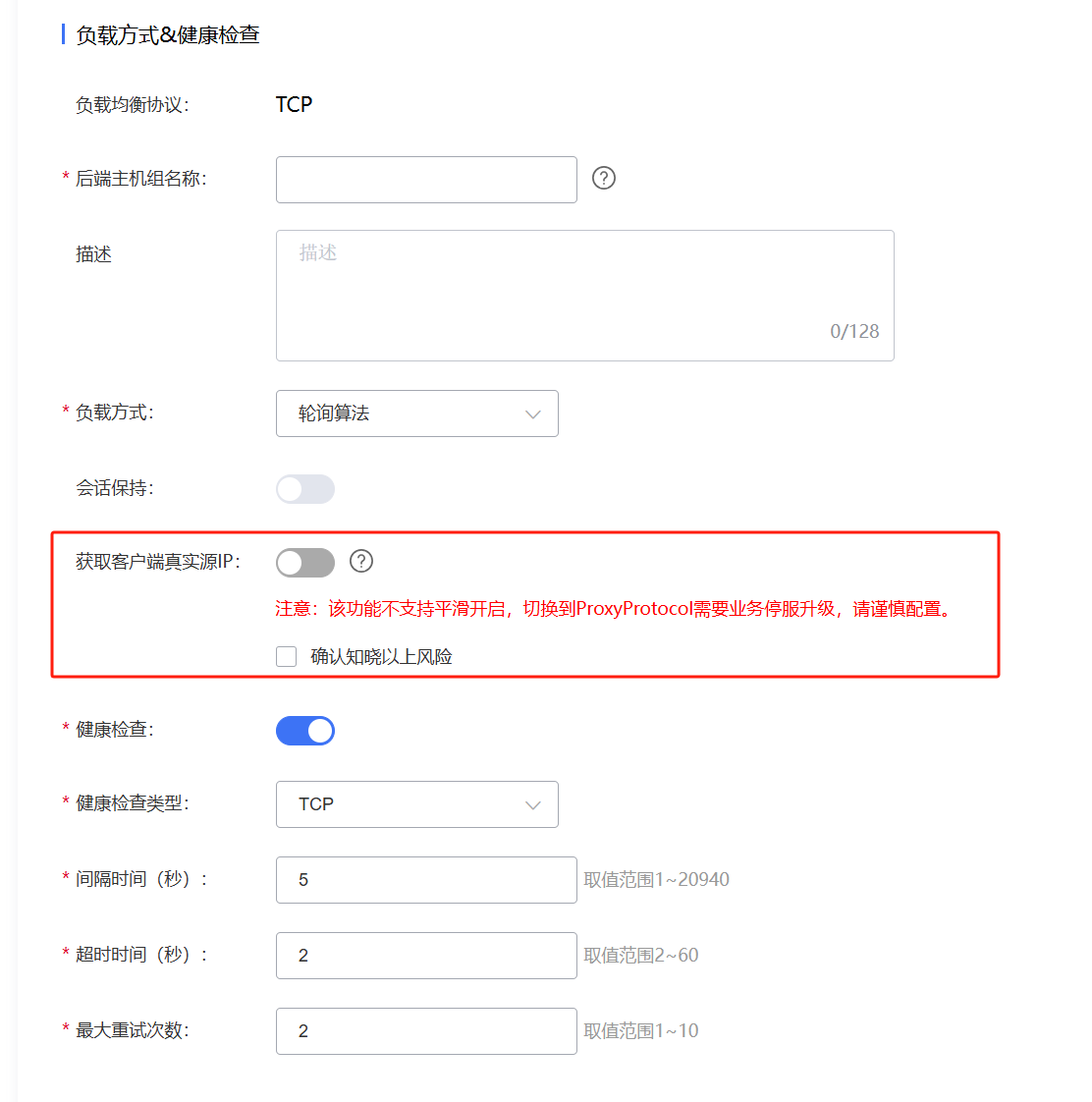

1. 在TCP監聽器對應的后端主機組上打開如下開關。（只可創建時打開，不可修改）



2. 在后端主機內開啟Proxy Protocol。修改/etc/nginx/nginx.conf文件內容如下（以nginx為例演示，用戶可按照后端主機真實應用情況決定如何獲取客戶端源IP）。

   http {
     # 確認已設置$proxy_protocol_addr
     log_format  main  '$proxy_protocol_addr - $remote_addr- $remote_user [$time_local] "$request" '
                         '$status $body_bytes_sent "$http_referer" '
                         '"$http_user_agent" "$http_x_forwarded_for"';
     # 以888監聽端口為例，增加proxy_protocol字段
     server {
       listen 888  proxy_protocol;
       #...
     }
   }


3. 在后端主機的Nginx日志可以看到已獲取到客戶端源IP。
