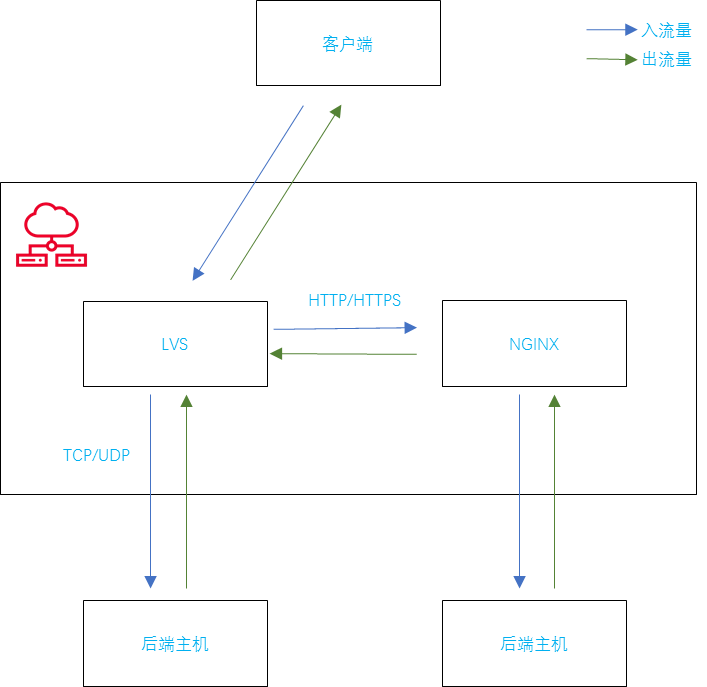

入網流量路徑

對于入網流量，在負載均衡器使用四層協議TCP/UDP時，可以通過LVS集群進行轉發。LVS集群的節點會根據負載均衡器的流量分配策略，將接收到的訪問請求直接分發到后端主機上，從而實現負載均衡。

而當負載均衡器使用七層協議HTTP/HTTPS時，通常涉及到兩個層次的負載均衡。首先，請求會經過LVS集群，LVS會將請求平均分發到Nginx集群的所有節點。然后，Nginx集群的節點再根據負載均衡器的轉發策略，將接收到的請求最終分發到主機。

對于七層協議HTTPS的流量，在最終分發到后端服務器之前，通常需要在Nginx集群內進行證書驗證和數據包解密操作。這是為了確保安全性。然后，通過HTTP協議將請求轉發到后端服務器進行處理。

出網流量路徑

出網流量的路徑取決于數據請求進入網絡的方式。對于通過負載均衡器進入的訪問流量，相應的響應流量也會通過負載均衡器返回。負載均衡器通過綁定的彈性公網IP接收來自公網的流量，并在EIP上進行計費。從負載均衡器到后端云主機之間的通信通過VPC內網進行，不會產生額外費用。
